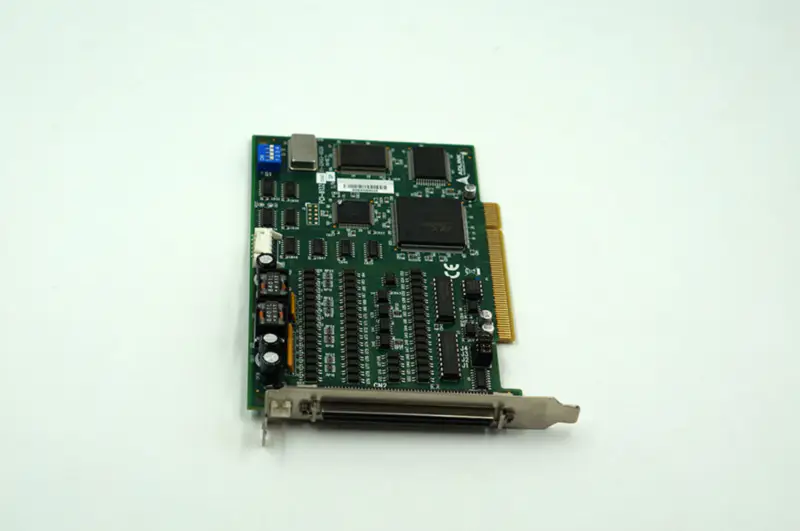

Karta ADLINK PCI-8132 DAQ

Specifikace použité karty pro sběr dat National Instruments PCI-8132 položka

Obrázky produktů pro ADLINK PCI-8132

Specifikace

Značka: ADLINK
Číslo modelu: PCI-8132
Možnosti pulzního výstupu: OUT/DIR, CW/CCW
Počet os: 2
Výstupní tepová frekvence: 0,03 pps až 2,4 Mpps programovatelné
Impulsní příkazový výstup: DIR/OUT, CW/CCW
Max. Rychlost zrychlení: 91 Mpps2
Rozlišení rychlosti: 16 bitů
Vstupní rychlost kodéru: 2,4 MHz při kabelu 3 M
Rozlišení čítače enkodéru: 28 bitů
Rozsah polohování: -134 217 728 až +134 217 727 impulsů (28 bitů)
Max. Počet karet v jednom systému: 12
Vstupní/výstupní signály pohybového rozhraní
Vstupní kolík polohové západky: LTC (1 kHz pro kontinuální spouštění)
I/O Pin: Diferenciální a opticky izolované 2500 VRMS
Vstupní pin inkrementálního snímače: DIR/OUT, EA/EB
Vstup indexového signálu enkodéru: EZ
Vstupní signál mechanického koncového spínače: ±EL, ±SD a ORG
Rozhraní servomotoru I/O Pin: INP, ALM, ERC
Obecný kolík DO: SVON
Obecný kolík DI: RDY
Vstup signálu pulzátoru: PA a PB
Signál simultánního spuštění/zastavení I/O Pin: STA a STP
Obecné vstupy/výstupy: 16-CH vstup a 16-CH výstup
Číslo kanálu: 32-CH
Základní 2-osá: Ano
Balení: Antistatický obal
Stav: Použité, otestované
