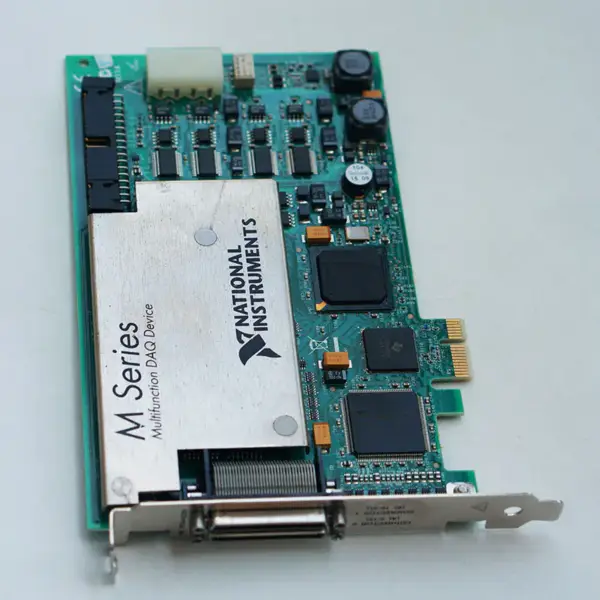

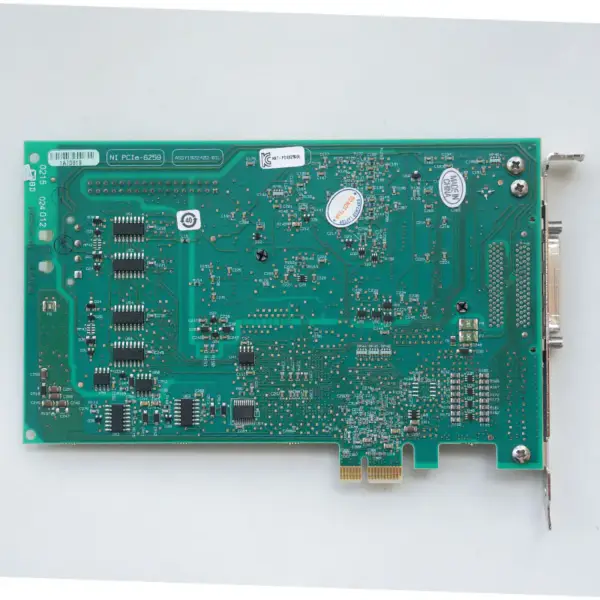

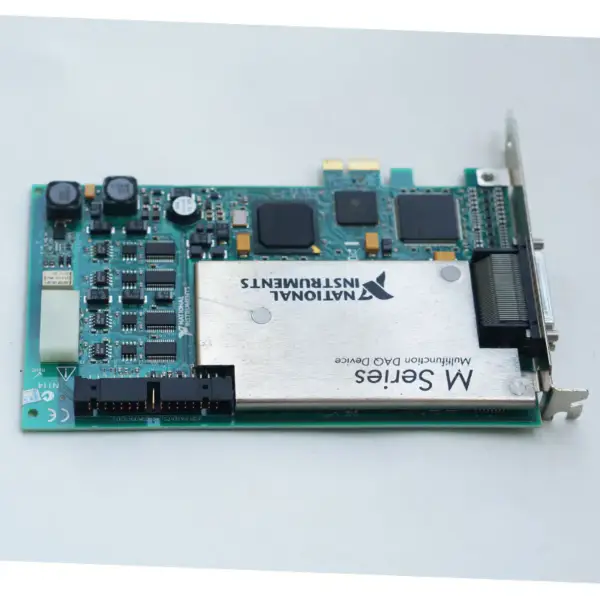

NI PCIe-6259 DAQ Card

Obrázky produktu

Specifikace

Značka: NI
Model:PCIe-6259
Počet kanálů: Počet kanálů: 16 diferenciálních nebo 32 jednostranných
Rozlišení ADC: ADC: 16 bitů
DNL: Zaručeně žádné chybějící kódy
Vzorkovací frekvence
Maximálně jeden kanál: 1,25 MS/s
Vícekanálové maximum (souhrnné): 1,00 MS/s
Minimálně: Žádné minimum
Časové rozlišení: 50 ns
Přesnost časování: 50 ppm vzorkovací frekvence
Vstupní spojka: DC
Vstupní rozsah: ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V,±10 V
Maximální pracovní napětí pro analogové vstupy (signál + společný režim): ±11 V z AI GND
CMRR (DC až 60 Hz): 100 dB
Vstupní impedance (zapnuté zařízení)
AI+ na AI GND >10 GΩ paralelně se 100 pF
AI- na AI GND >10 GΩ paralelně se 100 pF
Vstupní impedance (zařízení vypnuto)
AI+ na AI GND 820 Ω
AI- na AI GND 820 Ω
Vstupní impedance
Přeslechy (při 100 kHz)
Sousední kanály -75 dB
Nesousední kanály -95 dB
Šířka pásma malého signálu (-3 dB): 1,7 MHz
Velikost vstupního FIFO: 4 095 vzorků
Skenování paměti seznamu: 4 095 záznamů
Přenosy dat
PCI/PCI Express/PXI/PXI Express: DMA (rozptýlený sběr), přerušení,
naprogramované I/O
USB: Proud signálu USB, naprogramované I/O
Přepěťová ochrana pro všechny analogové vstupní a snímací kanály
Zařízení na ±25 V pro až čtyři AI piny
Vypnuté zařízení ±15 V pro až čtyři AI piny
Vstupní proud při přepětí: maximálně ±20 mA/AI pin
Stav:Použité
