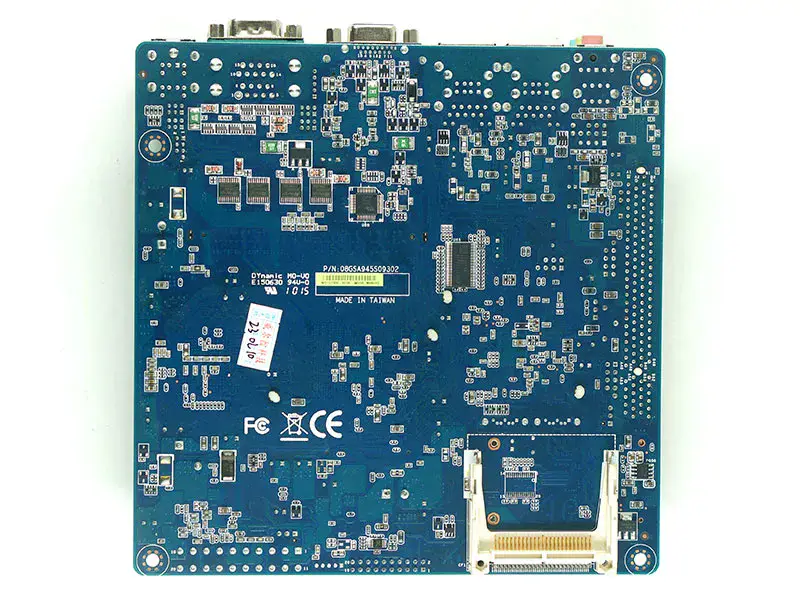

IX945GSE2 R11 P/N:08GSA945S09303 motherboard

Obrázky pro IX945GSE2

Specifikace

CPU: Procesor Intel® FCBGA8 45nm AtomTM N270 na palubě
FSB: 533 MHz
Životopisy: 16Mb SPI BIOS
Systémová čipová sada: Čipová sada Intel® 945GSE + ICH7-M
I/O čip: Winbond W83627DHG-A
Systémová paměť: Paměť DDR2 533 SDRAM, neECC: jedna 200pólová paměť SODIMM s kapacitou až 2 GB.
SSD: Jedna zásuvka CompactFlash typu I/II
Časovač Watchdog: Reset: 1 sekunda až 255 minut a 1 sekunda nebo 1 min./krok
Monitor stavu H/W: Sledování teplot, napětí a stavu ventilátoru chlazení. Automatické řízení škrcení při přehřátí procesoru
Rozšíření: 1 PCI (kompatibilní s PCI Rev. 2.3), 1 Mini PCI-E
S3/S4: Ano
TPM: (čip Infineon TPM 9635 TT 1.2).
Probuďte se na: LAN nebo Ring LAN (PME/RPL)
MIO: 1 EIDE, 2 SATA II, 8 RS-232, 1 K/B, 1 myš
USB: 6 USB 2.0
GPIO: 16bitový univerzální I/O pro 8bitové DI a 8bitové DO
Čipová sada: Intel® 945GSE Integrated Graphics Media Accelerator 950
Paměť displeje: Intel® DVMT 3.0 podporuje 224 MB videopaměti
Max. Rozlišení: LVDS: Podporuje až UXGA (1600 x 1200).
Duální displej: VGA+18bitový LVDS nebo VGA+24bitový LVDS
VGA: GMA 950 na desce podporuje rozlišení CRT až QXGA
LVDS: Dvoukanálový LVDS s rozlišením až UXGA, 18bitový a 24bitový jednokanálový/duální kanál
Podsvícení LVDS: Ano
Napájecí konektor: 1 12V konektor ventilátoru CPU, 1 12V konektor ventilátoru šasi
Zvukový kodek: HD Audio: Realtek ALC888, 5.1 + 2 CH HD Audio
Zvukové rozhraní: Mic-in, Line-in, Line-out
Zvukový zesilovač (W): Volitelně, TPA3005D2 Stereo 6 W
LAN1: Realtek RTL8111C Gigabit LAN
LAN2: Realtek RTL8111C Gigabit LAN
Stav: použitý, testovaný
