OMRON 24VDC DÁLKOVÝ TERMINÁL G72C-VID16 NIB

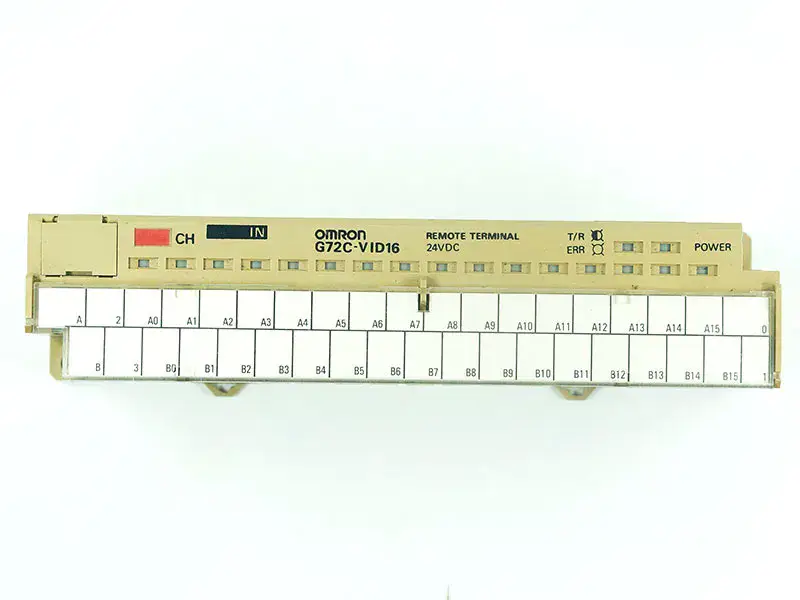

G72C-VID16 Obrázky
G72C-VID16 Specifikace
Značka produktu: OMRON
Číslo dílu: G72C-VID16
Stav: Repasované
G72C-VID16 Vstup
Jmenovité vstupní napětí: 24 VDC
Vstupní proud: 9,7 mA/bod
Doba zpoždění zapnutí: max. 1,5 ms.
Doba zpoždění vypnutí: max. 1,5 ms.
Počet okruhů: 16 bodů (8 bodů/společný)
Zapínací napětí: max. 15 VDC
Vypínací napětí: max. 5,6 VDC.
Způsob izolace: Fotospojka
Indikace vstupu: LED diody (zelené)
Výstup G72C-VOD16
Jmenovité vstupní napětí: 24 VDC
Jmenovitý výstupní proud: 0,3 A/bod, 2,4 A/modul
Zbytkové napětí: max. 1,2 V.
Svodový proud: 100 µA max.
Počet okruhů: 16 bodů (8 bodů/společný)
Způsob izolace: Fotospojka
Indikace vstupu: LED diody (zelené)
VLASTNOSTI
Komunikační systém: Dvouvodičový, poloduplexní
Metoda synchronizace Asynchronní:
Rychlost přenosu (přenosová rychlost): (přenosová rychlost): 187,5 kb/s (doba přenosu: max. 2 ms na G72C-V)
Přenosová vzdálenost: 200 m (celková délka)
Přenosová cesta: Doporučený dvoužilový kabel (VCTF 0,75 x DPDT)
Rozhraní: RS-485
Rozsah provozního napětí: 24 VDC +10%/-15%
Spotřeba proudu (viz poznámka): 24 VDC: 200 mA max.
Výstup RUN: Kontaktní výstup SPST-NO (sepnutý během provozu)
Kapacita kontaktů: 100 000 operací při 2 A, 250 VAC (cosφ = 1)
Diagnostika: Kontrola chyb přenosu (BCC plus invertovaná kontrola dvou přenosů),
Monitor chyb procesoru
Izolační odpor: min. 20 MΩ při 250 VDC
Dielektrická pevnost: 2 000 VAC, 50/60 Hz po dobu 1 min mezi výstupním obvodem RUN a ostatními svorkami.
500 VAC, 50/60 Hz po dobu 1 min pro ostatní svorky
Odolnost proti šumu: Hladina šumu: 1,5 kV; šířka pulzu: 100 ns až 1 Ps
Odolnost proti vibracím 10 až 55 Hz, dvojnásobná amplituda 0,75 mm po dobu 2 hodin ve směrech X, Y a Z (oba namontovány).
a není namontován na kolejnici DIN)
Odolnost proti nárazu: 50G, 3x ve směrech X, Y a Z.
Okolní teplota: Provozní: 0°C až 55°C (32°F až 131°F)
Okolní vlhkost: Provozní: 35% až 85%
Pevnost montáže: Při zatížení tahem 5 kgf (4,9 N) po dobu 1 s ve všech směrech nedošlo k poškození.
(kromě 1 kgf (0,9 N) ve směru kolejnice)
Svorková pevnost Žádné abnormality při tahovém zatížení 5 kgf (4,9 N) po dobu 1 s ve všech směrech
Hmotnost: Přibližně 380 g
Schválení: Uznané UL, č. souboru E41515; certifikováno CSA, č. souboru LD31928.
