Místo původu： Tchaj-wan, Čína
Název značky： Čína

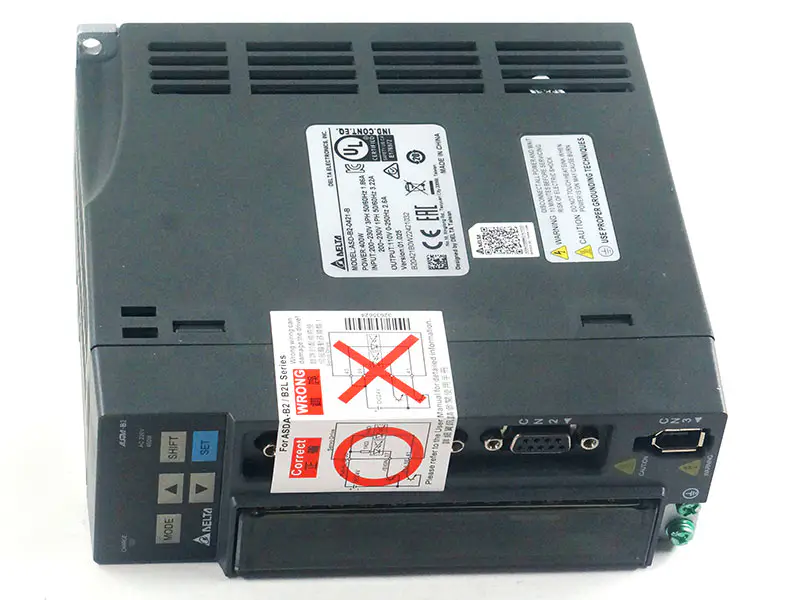

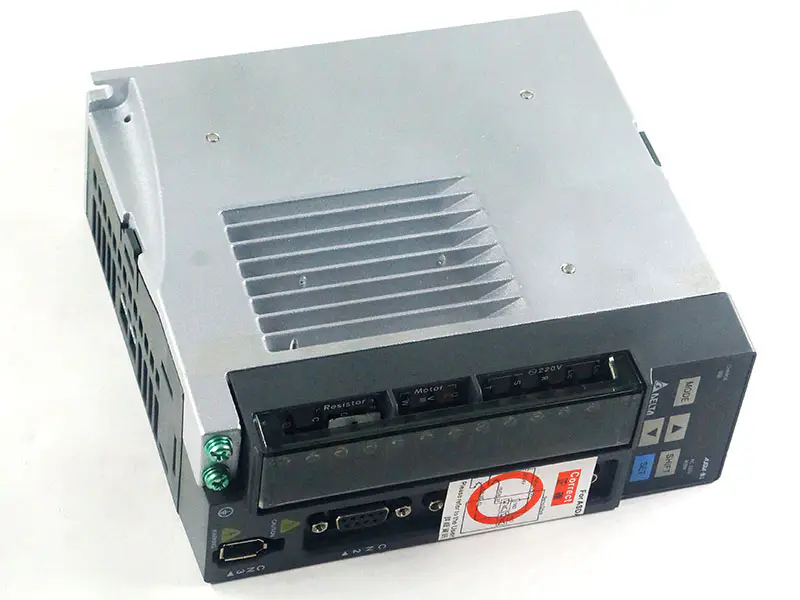

Číslo modelu： ASD-B2-0421-B
Název produktu： AC SERVO DRIVE
Stav： Původní
Napětí： 220V 1-fázové/3-fázové
Výkon： 400W
Použití： Průmyslové Ect
Série: B2
Typ modelu: B
Napájecí fáze / napětí:
Třífázové: 170 ~ 255VAC, 50/60Hz ±5%
Jednofázové: 200 ~ 255VAC, 50/60Hz ±5%
Trvalý výstupní proud: 2,6 Arms
Způsob chlazení: Přirozená cirkulace vzduchu
Rozlišení snímače / Rozlišení zpětné vazby：
17 bitů (160000 p/obr.)
Řízení hlavního obvodu: Řízení SVPWM
Režimy ladění: Automatický/ruční
Max. Frekvence vstupních impulsů:
Řadový ovladač: Max. 500Kpps (nízká rychlost)/Max.4Mpps (vysoká rychlost) Otevřený kolektor: 500Kpps (nízká rychlost)/Max.4Mpps (vysoká rychlost): Max. 200Kpps
Typ impulzu:
Impuls + směr, fáze A + fáze B, puls CCW + puls CW
Zdroj příkazů: Externí pulsní vlak
Strategie vyhlazování: Nízkoprůchodový filtr
Elektronické zařízení :
Elektronický převod N/M násobek N: 1 ~ (2 26 -1)/M:1 ~ (2 31 -1) 1/50 < N/M < 25600
Provoz s omezením točivého momentu: Nastavení podle parametrů
Dopředná kompenzace: Nastavení parametrů
Rozsah příkazového napětí analogového vstupu: 0 ~ ±10 VDC
Vstupní odpor: 10 KΩ
Časová konstanta: 2,2 us
Rozsah regulace otáček*1: 1 : 5000
Zdroj příkazů: Externí analogový signál /Interní parametry
Strategie vyhlazování: Filtr s dolní propustí a S-křivkou
Provoz s omezením točivého momentu: Nastavení pomocí parametrů nebo přes analogový vstup
Charakteristika odezvy: Maximální frekvence 550 Hz
Míra kolísání otáček *2 (při jmenovitých otáčkách):
0,01% nebo méně při kolísání zatížení 0 až 100%
0,01% nebo méně při kolísání výkonu ±10%
0,01% nebo méně při kolísání okolní teploty od 0 do 50 stupňů Celsia
Režim řízení točivého momentu
Analogový příkazový vstup
Rozsah napětí: 0 ~ ±10 VDC
Vstupní odpor: 10 KΩ
Časová konstanta: 2,2 us
Zdroj příkazů: Externí analogový signál / Interní parametry
Strategie vyhlazování: Nízkoprůchodový filtr
Omezení rychlosti: Nastavení parametrů nebo přes analogový vstup
Analogový výstup monitoru: (Rozsah výstupního napětí: ±8 V)
Komunikační rozhraní: RS-232/RS-485
