Abychom se vyhnuli chybám, pošlete nám prosím fotografie vaší desky z obou stran ještě předtím, než si ji objednáte, děkujeme.
Základní deska AIMB-501 REV:A1 má dvě verze: plná verze a zjednodušená verze
AIMB-501G2-KSA1E AIMB-501 REV:A1 (plná verze)
AIMB-501L-KSA1E AIMB-501 REV:A1 (Zjednodušená verze)
Zjednodušená verze má o dvě rozhraní PCI méně a jeden síťový port.

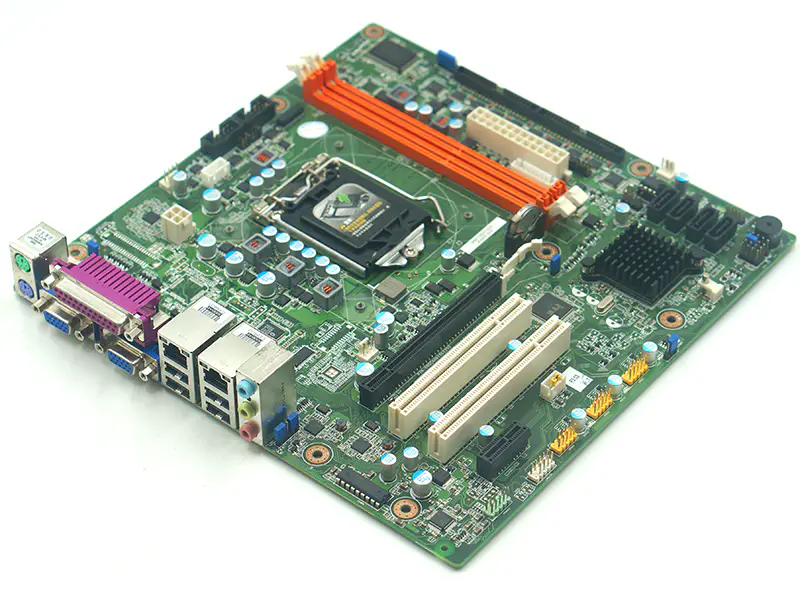

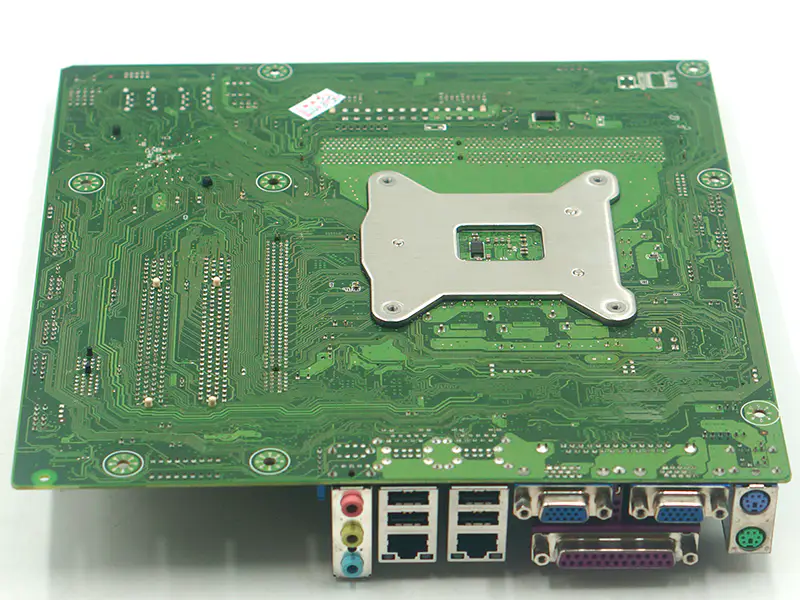

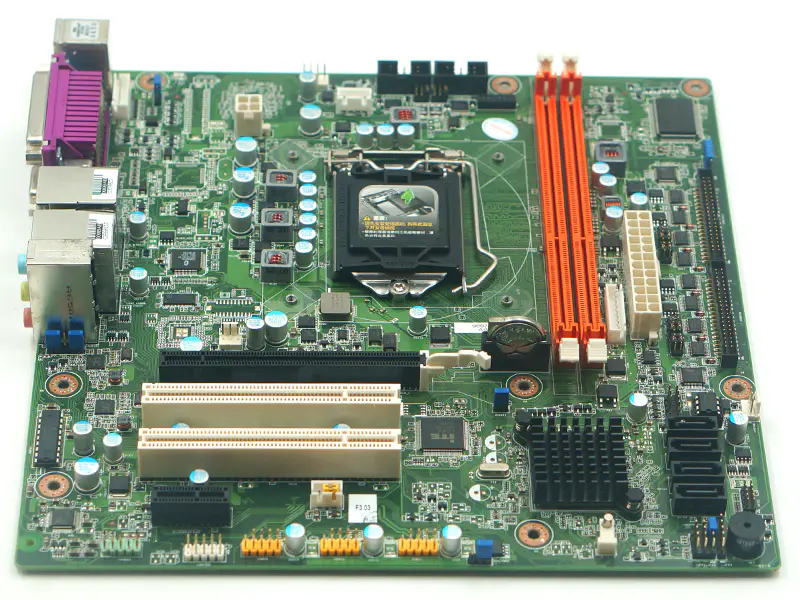

Obrázky pro AIMB-501G2-KSA1E AIMB-501 REV:A1 (plná verze)

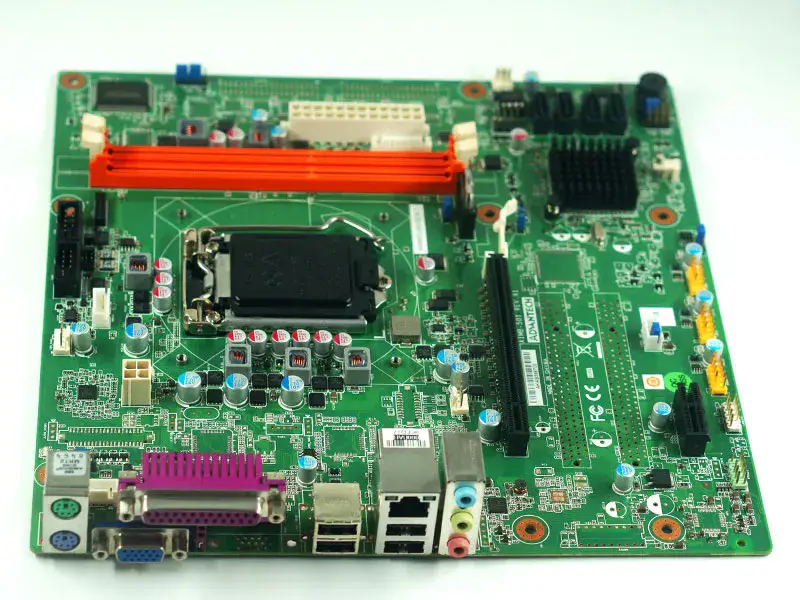

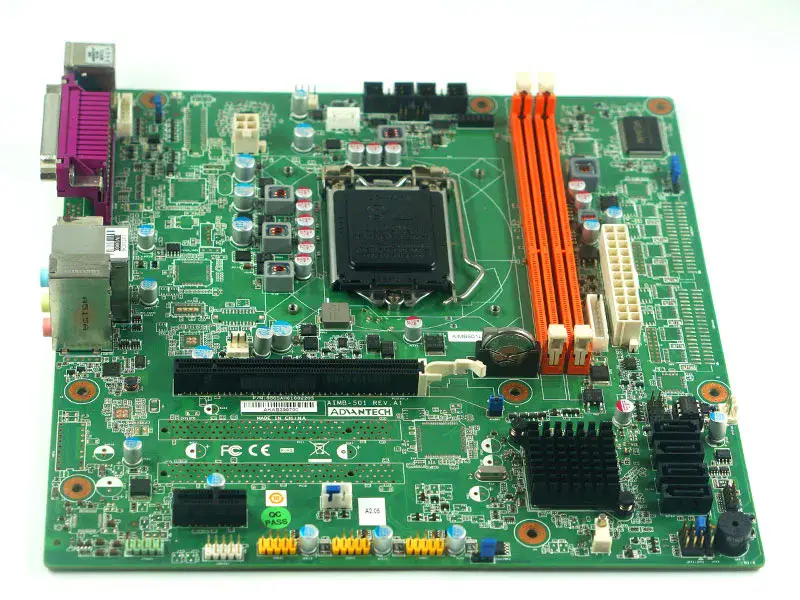

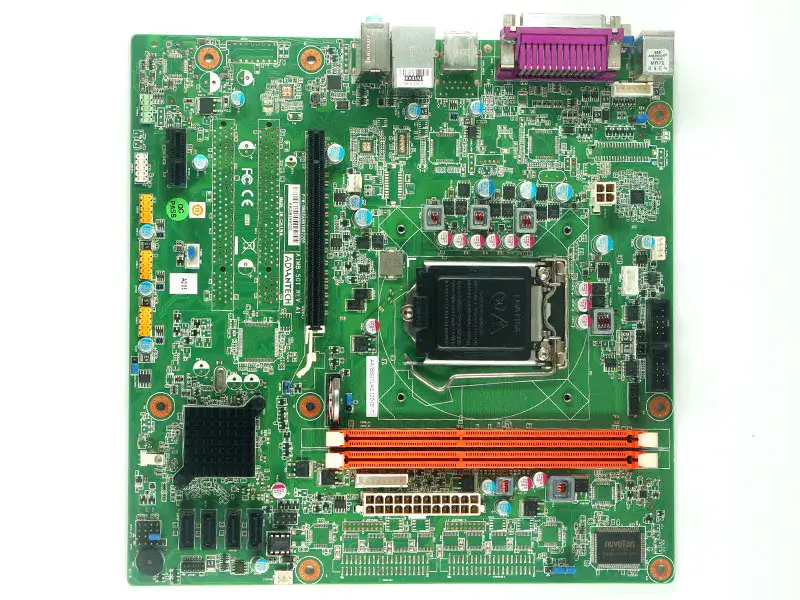

Obrázky pro AIMB-501L-KSA1E AIMB-501 REV:A1 (Zjednodušená verze)
Specifikace základní desky
Typ： Vestavná průmyslová základní deska
Název značky： Advantech
Číslo modelu： AIMB-501L-KSA1E
Místo původu： Tchaj-wan, Čína
Řadič: Intel HD Graphics
DDI (HDMI/DVI/DisplayPort): DVI: 1920 x 1200 @ 60Hz (volitelně)
Grafický engine： Podpora DirectX 10.1 a OpenGL 3.0
Grafická paměť: maximálně 1 GB sdílené paměti s instalovanou systémovou pamětí 2 GB a více.
VGA: Až 2048 x 1563 @ 60 Hz
Formální faktor: Micro ATX
COM port: 2 ( 1 x RS232, 1 x RS232/ 422/ 485)
GPIO: 8bitový GPIO
Klávesnice: 1
LPT: 1
Chytrý ventilátor: 3
TPM: Volitelně
USB2.0: 10
Podpora ECC: Ne
Max. Kapacita: 16 GB
Paměťová patice: 2 x 240-pin DIMM
Paměťová technologie: DDR3 1066/1333 MHz
BIOS procesoru: BIOS: AMI EFI 64Mbit
Čipová sada Intel H61 PCH
Číslo jádra： 2 / 4
CPU： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
TDP CPU: 95W/ 65W
Frekvence： 2,5 GHz ~ 3,4 GHz
L3 Cache： 2 ~ 8MB
SATA： 4 x SATAII (max. rychlost přenosu dat 300 MB/s)
Operační systém Linux： Ano
Operační systém Microsoft Windows：Ano
Operační systém SUSIAccess： Ano
Lithiová baterie 3 V / 200 mAh
Konektor： ATX24P
Spotřeba energie (plné zatížení)： 1,72A @ 5V / 1,02A @ 3,3V / 5,61A @ 12V / 0,27A @ 5Vsb / 0,16A @ -12V
Spotřeba energie (naprázdno)： 1,39A @ 5V / 0,96A @ 3,3V / 0,63A @ 12V / 0,16A @ 5Vsb / 0,15A @ -12V
Typ napájení： ATX
Ethernetový konektor： RJ45 x 1
Ethernet Controller： GbE1: RTL8111-VL
Rychlost Ethernetu： 10/ 100/ 1000 Mbps
Zvukové rozhraní: HD Audio
KODEK zvuku: Realtek ALC892, zvuk ve vysokém rozlišení (HD)
Audio konektor: 2 (Line-in, Line out, Mic-in)
Časovač WatchDog: Ano
PCI Express x 1： 1
PCI Express x 16：1
Rozměry (mm)：244 x 244 mm
Hmotnost：1,2 kg, hmotnost celého balení
Stav： Použité,otestované
